Теплоэлектростанции на отходах

Многотопливная мини теплоэлектростанция с двигателем Стирлинга ГДС-150

Основные характеристики:

  • Месячная выработка электроэнергии __ 70 кВт*час;

  • Максимальная кратковременная мощность __ 1 кВт;

  • Номинальная электрическая длительная нагрузка __ 0,1 кВт;

  • Выходное напряжение __  5 В, 12 В, 220 В;

  • Топливо __ газообразное, жидкое, твердое (влажн до 25%);

  • Утилизируемое тепло при электрогенерации __ до 1 кВт;

  • Габаритные размеры __ 380 х 320 х 300 мм;

  • Масса __  37 кг;

  • Цена __ 65000 руб.

Автоматическая мини теплоэлектростанция на древесных отходах АМТЭС-5/25ДО

Основные характеристики:

  • Суточная выработка электроэнергии __ 120 кВт*час;

  • Номинальная электрическая длительная нагрузка __ 5 кВт;

  • Выходное напряжение __ 220В +/-2%, 50Гц +/- 1%;

  • Топливо __ щепа, опилки, стружки фракции 1...20 мм, влажностью до 30%;

  • Полезный объем топливного бункера __ 0,7 м3 ;

  • Максимальный расход топлива влажностью 30%  __ 10 кг/час;

  • Утилизируемое тепло при электрогенерации __ до 25 кВт;

  • Габаритные размеры __ 3500 х 1500 х 1600 мм;

  • Масса __ 450 кг;

  • Цена __ 850000 руб.

Теплоэлектростанция ТЭС-30/80ДО

Основные характеристики:

  • Топливо __ отходы древесные, растительные, фракции 1...30 мм, влажностью до 30%;

  • Максимальное потребление топлива __  75 кг/час;

  • Максимальная выходная электрическая мощность __  30 кВт;

  • Вырабатываемый электрический ток __  3-х фазный, 400 В, 50 Гц;

  • Утилизируемое тепло  __  до 80 кВт;

  • Вместимость топливного бункера __  1,5 м 3;

  • Габаритные размеры __  4500 х 1500 х 1700 мм;

  • Масса комплекта поставки __  1200 кг;

  • Цена __ 1300000 руб.

Контейнерная теплоэлектростанция КТЭС-50/100ДО

   Основные характеристики:

  • Схема генерации __ теплогенератор-тепловая машина-генератор;

  • Тепловая машина: __ на базе ЯМЗ-236, р.о.V6 = 11,15 литров;

  • Рабочее тело __  воздух, Т вх  =400 о С, Р вх  = 20 кг/см2;

  • Топливо __ отходы растительные, фракции 1...40 мм, влажностью до 30%, Q > 2000 ккал/кг;

  • Максимальное потребление топлива __ 110 кг/час;

  • Максимальная выходная электрическая мощность __ 50 кВт;

  • Вырабатываемый электрический ток __ 3-х фазный, 400 В, 50 Гц;

  • Утилизируемое тепло __  до 100 кВт;

  • Вместимость топливного отсека __ 2,5 м 3 (500 кг);

  • Габаритные размеры __ 6000 х 2300 х 2300 мм;

  • Масса комплекта поставки __ 3100 кг.

Модульная теплоэлектростанция МТЭС-50/100ДО

Технические характеристики:

  • Тепловая машина __ цилиндро-поршневая на базе ЯМЗ-236;

  • Теплогенератор __ твердотопливный с механизированным колосником, Wmax = 200кВт;

  • Рабочее тело __ воздух, Тmax =400оС, Рmax = 25 кг/см2 ;

  • Топливо __ отходы растениеводства фракции до 40 мм, Q > 2000 ккал/кг;

  • Максимальное потребление топлива __ 65 кг/час;

  • Максимальная выходная электрическая мощность __ 50 кВт;

  • Вырабатываемый электрический ток __ ~ 3-х фазный, 400 В, 50 Гц;

  • Утилизируемое тепло __ до 100 кВт;

  • Вместимость топливного отсека __ 4 м3 (2000 кг);

  • Габаритные размеры __ 8200 х 2400 х 2600 мм ;

  •  Масса комплекта поставки __ 6100 кг.

Контейнерная теплоэлектростанция на внешнем теплоносителе КТЭС-200/1000ВТН

Предназначена для получения тепловой и электрической энергии за счет остаточного тепла дымовых газов, тепловых выбросов и других газообразных продуктов с температурой 600…1200 С.

Технические характеристики:

Максимальная выходная электрическая мощность __ 200 кВт;

Вырабатываемый электрический ток __ переменный, 3-х фазный, 400В, 50 Гц;

Утилизируемая тепловая энергия __ до 0,8 Гкал/час;

Габаритные размеры __ 6200 х 2400 х 2600 (без дымовой трубы) мм;

Масса __ 7100 кг.

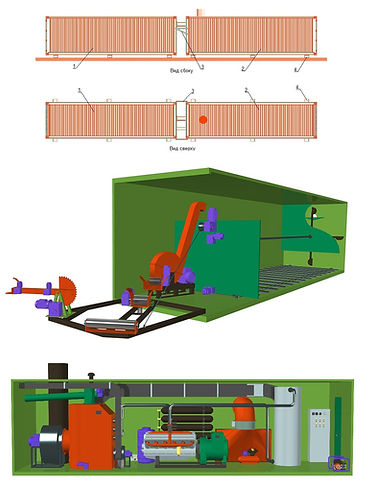

Контейнерно-модульная электростанция  КМЭС-500ДО

В качестве топлива может использоваться тонкомерный лес - подтоварник, жерди, сучья и прочие отходы лесопиления диаметром до 200 мм и длиной до 5 м. Выполнена в виде 2-х модулей, размещенных в 30-футовых контейнерах.



Технические характеристики:

  • Схема генерации __ теплогенератор-тепловая машина-альтернатор;

  • Тепловая машина по циклу Брайтона __на базе поршневого двигателя Д12 (V12, 38,0 дм3);

  • Теплогенератор __ твердотопливный с механизированным колосником;

  • Рабочее тело __ сжатый воздух, Т вх  = 450 о С, Р вх  = 57 кгс/см2;

  • Топливо __  древесные отходы, влажностью до 30%;

  • Потребление топлива __ 250 - 935 кг/час;

  • Длительная выходная электрическая мощность __ 100 - 400 кВт;

  • Установленная электрическая мощность __ 45 кВт;

  • Вместимость топливного отсека __ 30 м3;

  • Габаритные размеры модулей __ 9120 х 2430 х 2590 мм;

  • Размеры площадки для установки станции __ 20000*3000 мм;

  • Масса силового модуля __ 9000 кг (в комплекте с дымовой трубой);

  • Масса топливного модуля __ 3500 кг.
